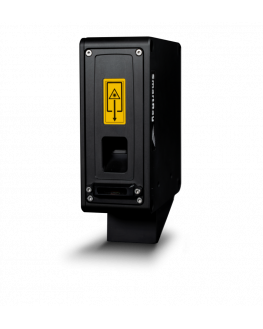

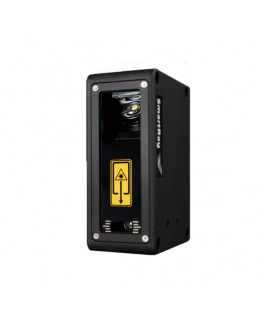

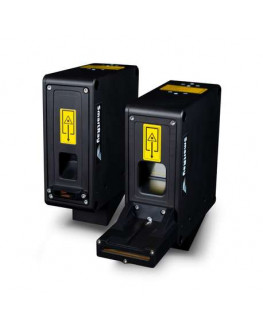

Capteur 3D laser SmartRay  ECCO 95+

ECCO 95 PLUS

Caméras 3D

0,00 €
TTC

Capteur 3D SmartRay pour la numérisation 3D à haute vitesse, résolution ultra élevée et qualité d'image supérieure

En tant que gamme premium, les capteurs 3D à triangulation laser ECCO 95+ de SmartRay combinent une résolution élevée et une vitesse de mesure élevée. Ceci est rendu possible grâce à la nouvelle plate-forme de capteurs au design électronique innovant, associée à la technologie laser bleue et à une optique sur mesure.

Caractéristiques et bénéfices

- Qualité d'image 3D supérieure : Meilleure répétabilité dans des conditions difficiles

Consommation d'énergie réduite : Température de fonctionnement plus basse pour de meilleures performances métrologiques

- Boîtier compact industriel - Meilleure stabilité et flexibilité pour l'intégration machine et robot

Numérisation spécifique des surfaces transparentes ou spéculaires avec les modèles ECCO 95.015G et ECCO 95.025G (nouveau)

Logiciel
L'utilisation des capteurs 3D SmartRay est implémentée via le SDK SmartRayDevKit qui propose une API C/C#, un applicatif Studio 4 et des drivers pour logiciels tiers comme Matrox Mil.

La gamme ECCO 95+ propose 7 modèles :  ECCO 95.010+, ECCO 95.020+, ECCO 95.040+, ECCO 95.100+, ECCO 95.200+ et  ECCO 95.015G / ECCO 95.025G spécialement dédiés aux surfaces planes transparentes ou spéculaires

Spécifications communes :
- maximum de points / profil 3D : 1920
- fréquence de balayage : de 1Hz à 10 KHz
- débit de points 3D : de 0.7 à 15 million points / s
- interface Gigabit Ethernet







Afficher les filtres

Champ de vision

  • 10.5 |11| 11.5mm
  • 11 | 12 | 11mm
  • 22 | 25 | 28mm
  • 25 | 28.5 | 25mm
  • 34 | 36 | 38mm
  • 72 | 98 | 124mm
  • 125 | 190 | 280mm

Plage de mesure

  • 5.6mm
  • 5mm
  • 15mm
  • 16mm
  • 100mm
  • 300mm

Distance de référence

  • 23.5mm
  • 25mm
  • 55mm
  • 63mm
  • 64mm
  • 145mm
  • 320mm

Résolution vert. (Z)

  • 0.37-0.45µm
  • 0.42-0.54µm
  • 1.1-1.6µm
  • 1.4-1.8µm
  • 1.4-1.9µm
  • 5-12µm
  • 12-50µm

Résolution latérale (Y)

  • 5.8-6.8µm
  • 6-6.8µm
  • 11.5-14.5µm
  • 13-14.5µm
  • 18-20µm
  • 42-70µm
  • 66-138µm

Déclinaisons Référence Champ de vision Plage de mesure Distance de référence Résolution vert. (Z) Résolution latérale (Y) quantité Ajouter au panier Ajouter au panier

Champ de vision : 25 | 28.5 | 25mm,

Plage de mesure : 15mm,

Distance de référence : 64mm,

Résolution vert. (Z) : 1.4-1.9µm,

Résolution latérale (Y) : 13-14.5µm

ECCO 95.025G (Glass)

ECCO 95.025G (Glass) 25 | 28.5 | 25mm 15mm 64mm 1.4-1.9µm 13-14.5µm

Champ de vision : 11 | 12 | 11mm,

Plage de mesure : 5.6mm,

Distance de référence : 23.5mm,

Résolution vert. (Z) : 0.42-0.54µm,

Résolution latérale (Y) : 6-6.8µm

ECCO 95.015G (Glass)

ECCO 95.015G (Glass) 11 | 12 | 11mm 5.6mm 23.5mm 0.42-0.54µm 6-6.8µm

Champ de vision : 125 | 190 | 280mm,

Plage de mesure : 300mm,

Distance de référence : 320mm,

Résolution vert. (Z) : 12-50µm,

Résolution latérale (Y) : 66-138µm

ECCO 95.200+

ECCO 95.200+ 125 | 190 | 280mm 300mm 320mm 12-50µm 66-138µm

Champ de vision : 72 | 98 | 124mm,

Plage de mesure : 100mm,

Distance de référence : 145mm,

Résolution vert. (Z) : 5-12µm,

Résolution latérale (Y) : 42-70µm

ECCO 95.100+

ECCO 95.100+ 72 | 98 | 124mm 100mm 145mm 5-12µm 42-70µm

Champ de vision : 34 | 36 | 38mm,

Plage de mesure : 16mm,

Distance de référence : 55mm,

Résolution vert. (Z) : 1.4-1.8µm,

Résolution latérale (Y) : 18-20µm

ECCO 95.040+

ECCO 95.040+ 34 | 36 | 38mm 16mm 55mm 1.4-1.8µm 18-20µm

Champ de vision : 22 | 25 | 28mm,

Plage de mesure : 16mm,

Distance de référence : 63mm,

Résolution vert. (Z) : 1.1-1.6µm,

Résolution latérale (Y) : 11.5-14.5µm

ECCO 95.020+

ECCO 95.020+ 22 | 25 | 28mm 16mm 63mm 1.1-1.6µm 11.5-14.5µm

Champ de vision : 10.5 |11| 11.5mm,

Plage de mesure : 5mm,

Distance de référence : 25mm,

Résolution vert. (Z) : 0.37-0.45µm,

Résolution latérale (Y) : 5.8-6.8µm

ECCO 95.010+

ECCO 95.010+ 10.5 |11| 11.5mm 5mm 25mm 0.37-0.45µm 5.8-6.8µm
Titre Description Télécharger
Fiche SmartRay Ecco 95 Glass (918.49k) (brochure PDF) Télécharger
Fiche SmartRay Ecco 95+ (961.17k) (brochure PDF) Télécharger
Glass Thickness Measurement (366.95k) Note d'application en fichier PDF Télécharger
