Caméras 3D

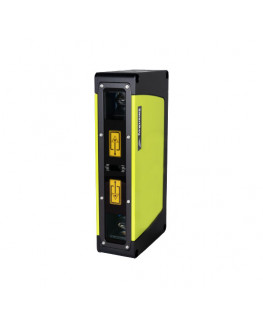

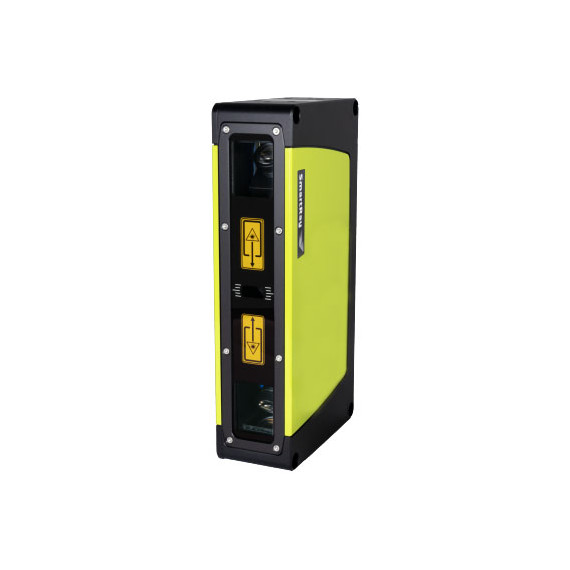

Capteur 3D SmartRay Dual-Head pour la numérisation 3D à double tête, haute vitesse et haute résolution avec suppression des zones d'ombre
SmartRay a développé une nouvelle solution pour surmonter le défi de l'ombrage dans les applications de numérisation 3D. Les capteurs ECCO 95+ à double tête utilisent une combinaison de 2 caméras pour atteindre toutes les zones cibles d'un objet numérisé, particulièrement utiles dans l'automobile, les semi-conducteurs et l'électronique grand public.
La gamme Dual-Head ECCO 95+ dispose de trois modèles, chacun offrant un champ de vision, une plage de mesure et une distance de sécurité différents, pour garantir la bonne solution pour diverses applications.
La gamme Dual-Head ECCO 95+ propose 3 modèles : Dual-Head ECCO 95.010+, Dual-Head ECCO 95.040+, et Dual-Head ECCO 95.200+
Les capteurs Dual-Head ECCO 95.010+ et Dual-Head ECCO 95.040+ utilisent un laser bleu brillant de 450 nm, tandis que le Dual-Head ECCO 95.200+ utilise un laser rouge de 660 nm.
Propriétés et bénéfices
- NUMÉRISATION 3D SANS OMBRAGE : Numérisation 3D à deux caméras pour une visibilité optimale de la cible
- ULTRA-HAUTE RÉSOLUTION : la capacité d'inspecter des détails extrêmement fins
- QUALITÉ D'IMAGE 3D SUPÉRIEURE : meilleure répétabilité dans des conditions difficiles
Logiciel
L'utilisation des capteurs 3D SmartRay est implémentée via le SDK SmartRayDevKit qui propose une API C/C#, un applicatif Studio 4 et des drivers pour logiciels tiers.
Spécifications communes :
- maximum de points / profil 3D : 3840
- fréquence de balayage : de 1Hz à 10 KHz
- débit de points 3D : de 0.7 à 15 million points / s
- interface Gigabit Ethernet
Champ de vision
- 10.5 | 11 | 11.5mm
- 34 | 36 | 38mm
- 125 | 190 | 280mm
Plage de mesure
- 4mm
- 16mm
- 300mm
Distance de référence
- 25mm
- 55mm
- 320mm
Résolution vert. (Z)
- 0.37-0.45µm
- 1.4-1.8µm
- 12-50µm
Résolution latérale (Y)
- 5.8-6.8µm
- 18-20µm
- 66-138µm
| Déclinaisons | Référence | Champ de vision | Plage de mesure | Distance de référence | Résolution vert. (Z) | Résolution latérale (Y) | quantité | Ajouter au panier | Ajouter au panier |
|
Champ de vision : 125 | 190 | 280mm, Plage de mesure : 300mm, Distance de référence : 320mm, Résolution vert. (Z) : 12-50µm, Résolution latérale (Y) : 66-138µm Dual-Head ECCO 95.200+ |
Dual-Head ECCO 95.200+ | 125 | 190 | 280mm | 300mm | 320mm | 12-50µm | 66-138µm |
|
||
|
Champ de vision : 34 | 36 | 38mm, Plage de mesure : 16mm, Distance de référence : 55mm, Résolution vert. (Z) : 1.4-1.8µm, Résolution latérale (Y) : 18-20µm Dual-Head ECCO 95.040+ |
Dual-Head ECCO 95.040+ | 34 | 36 | 38mm | 16mm | 55mm | 1.4-1.8µm | 18-20µm |
|
||
|
Champ de vision : 10.5 | 11 | 11.5mm, Plage de mesure : 4mm, Distance de référence : 25mm, Résolution vert. (Z) : 0.37-0.45µm, Résolution latérale (Y) : 5.8-6.8µm Dual-Head ECCO 95.010+ |
Dual-Head ECCO 95.010+ | 10.5 | 11 | 11.5mm | 4mm | 25mm | 0.37-0.45µm | 5.8-6.8µm |
|
